大象视界新发明专利：费用更省效果更佳的户外LED屏

2016-5-16

对于LED企业来说，专利就像汽油之于汽车，是企业发展的动力，属于一种无形资产，只有在技术上领先才能在市场上稳住脚跟，下面来看看大象视界最新发明的专利吧。

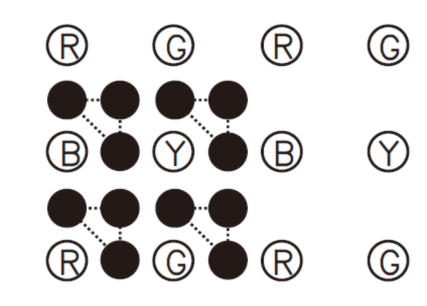

本次发明提供了一种LED显示屏，以红、绿、蓝、黄发光管（或者红、绿、蓝、青发光管）为显示单位，按行、列等间距均匀排布阵列，每一个2×2发光管阵列都由红、绿、蓝、黄，或者红、绿、蓝、青四种颜色的发光管组成正方形，四支不同颜色的发光管组合成四基色像素点，通过使用了一种简单的虚拟映射关系，使得一个发光管参与到十二个相邻的像素点的成像过程中，显示效果更平滑，不会过大的增加控制电路计算负担，又减少了发光管的数量。

专利解决了现有技术中三基色显示屏的色域范围有限、四基色显示屏发光管的数量多成本大、虚拟显示映射方式复杂等问题，提供一种在保证显示屏分辨率的情况下，增加显示屏的色域，节约消耗的方法。

大象视界四基色屏vs普通三基色屏

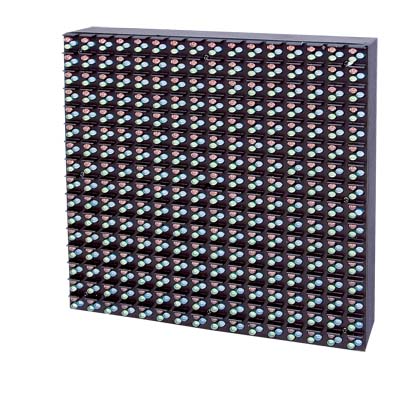

普通R、G、B三色灯珠组成的户外LED屏，每三个灯珠形成一个固定单元。

▲普通三基色LED屏

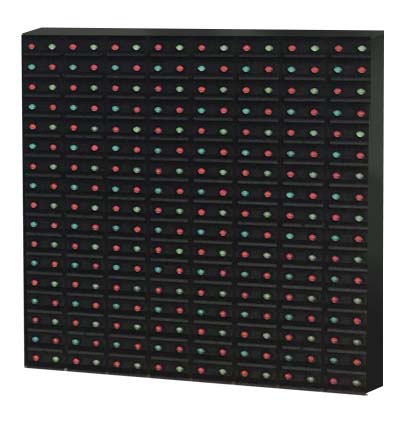

大象视界户外LED屏，由R、G、B、Y四个灯珠相邻四个组成一个单元，比起RGB形成的LED屏，减少了灯珠的使用，节约了消耗。

▲大象视界四基色LED屏

大象视界电子像素与普通虚拟像素比较

传统的虚拟像素技术，是将原始图像通过三基色的颜色配比算法直接传输到LED显示屏上的四颗灯上，导致了显示屏上的颜色分布不均匀，同时分时复用的相邻像素点是随机生成并非原始像素，从而出现图像模糊，边缘锯齿，快速移动物体消失。

▲普通虚拟像素效果图

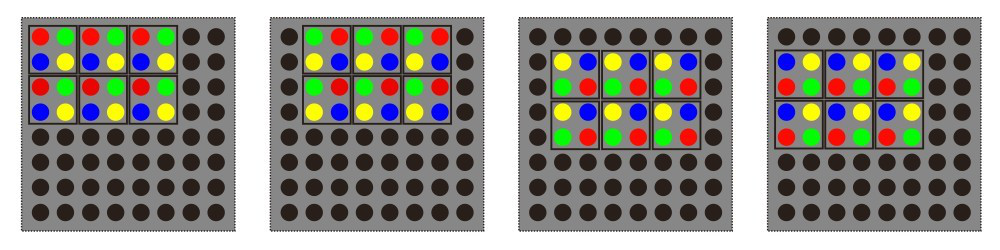

大象视界创新的电子像素，是将原始图像通过四色配比算法传输到LED显示屏上的四颗灯上，同时通过“全新扫描控制和高速数据传输能力”，使得分时复用的像素点是从原始图像完整获得的，从而实现在有限的显示面积内可显示的图像精细程度真正提高4倍。

▲大象视界创新的电子像素效果图

色域提升

大象视界四色配比算法、全新扫描控制方法和高速数据传输能力，使得非常规的RGBY和RGBC的像素组合能在我们的LED显示屏上完美呈现，在其他传统屏幕上却无法呈现。

RGBY四基色在红、绿、蓝（RGB)三原色的基础上添加了黄色（Y)，实现更广阔的色域，能真实地再现自然界中丰富绚烂的色彩，同时电子像素技术的应用，使同等面积、同等间距的像素点提高四倍，画面清晰度更上一个台阶！

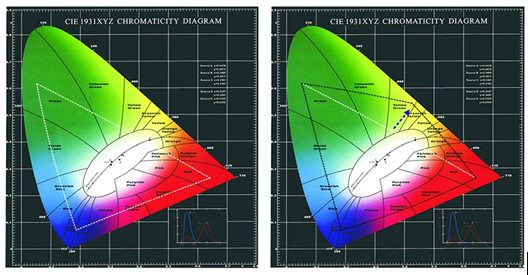

▲如图，左图三基色系统为RGB三点所围面积，右图四基色系统所选四点为RGB+Y，则其所围面积明显大于三基色系统的面积。

因而，四基色可比三基色显示更多的自然色彩，更符合“亲临其境”的要求。

不仅如此，大象视界还拥有控制系统发明专利、联播系统发明专利、驱动发明专利、摩尔纹实用新型专利、高清LED显示屏实用新型专利等多个专利技术。

相比传统型LED户外显示屏，具有更加稳定的性能、更加精彩的视觉效果和大幅度的节能优势，使得大象视界LED屏更具特色地赢得市场。
