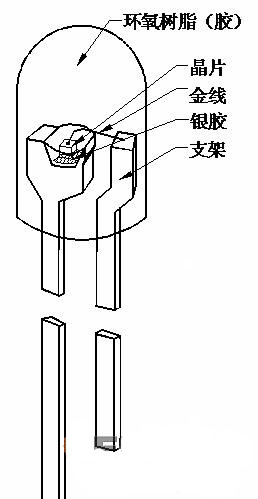

LED主要由支架、银胶、晶片、金线、环氧树脂五种物料所组成。

一、支架：

    1、支架的作用：用来导电和支撑

    2、支架的组成：支架由支架素材经过电镀二形成，由内到外是素材、铜、镍、铜、银这五层所组成。

    3、支架的种类：（带杯支架做聚光型，平头支架做大角度散光型的Lamp）

    例如：

    A、2002杯/平头：此种支架一般做对角度、亮度要求不是很高的材料。

    B、2003杯/平头：一般用来做φ5以上的Lamp，外露pin长为 +29mm、-27mm。Pin间距为2.54mm。

    C、2004杯/平头:用来做φ3左右的Lamp。Pin长及间距同2003支架D、2004LD/DD：用来做蓝、白、纯绿、紫色的Lamp，可焊双线.杯较深

    E、2006：两极均为平头型，用来做闪烁Lamp，固IC，焊多条线。

    F、2009：用来做双色的Lamp，杯内可固两颗晶片，三支pin脚控制极性。

    G、2009-8/3009：用来做三色的Lamp，杯内可固三颗晶片，四支pin脚。

    H、724-B/724-C：用来做食人鱼的支架。

二、银胶：

    1、银胶的作用：国定晶片和导电的作用。

    2、银胶的主要成分：银粉占75-80%、EPOXY（环氧树脂）占10-15%、添加剂占5-10%。

    3、银胶的使用：冷藏，使用前需解冻并充分搅拌均匀，因银胶放置长时间后，银粉会沉淀，如不搅拌均匀将影响银胶的使用性能。

三、晶片：

    1、晶片的作用：LED的主要原材料,LED主要依靠晶片来发光。

    2、晶片的组成：主要有砷(AS) 铝(AL) 镓(Ga) 铟(IN) 磷(P) 氮(N)锶(Sr)这几种元素中的若干种组成。

四、金线

　1、金线的作用：连接晶片PAD（焊垫）与支架，并使其能够导通。

　2、金线的组成：金线的纯度为99.99%Au；延伸率为2-6%，金线的尺寸有：0.9mil、1.0mil、1.1mil等。

五、环氧树脂：

　1、环氧树脂的作用：保护Lamp的内部结构，可稍微改变Lamp的发光颜色，亮度及角度；使Lamp成形。

　2、封装树脂包括：A胶（主剂）、B胶（硬化剂）、DP（扩散剂）、CP（着色剂）四部份组成。其主要成分为环氧树脂（Epoxy Resin）、酸酐类（酸无水物 Anhydride）、高光扩散性填料（Light diffusion）及热安定性染料（dye）
