大象视界户外高端节能LED显示屏基于自主研发LivePixels技术架构 ,应用全新的扫描与混色模型 , 形成了以RGBY 四基色技术、电子像素技术、分布式网格智能结构、节能先进性四大特点为核心的技术优势。相比传统型LED户外显示屏,具有更加稳定的性能、更加精彩的视觉效果和大幅度的节能优势 , 是整个LED显示应用行业在户外广告传媒方向的巨大的技术创举。
全新RGBY四基色技术
LED显示技术,历经上世纪80年代初的单基色,到80年代末的双基色,再到90年代中期的三基色(R+G+B)显示。三基色的LED显示屏,就是通常说的全彩LED显示屏,经过长期的产业化发展,到了近期,三基色的LED显示器件在亮度、波长、色纯度、减少光衰以及降低故障率等各方面性能都有了大幅度的提高,进入成熟阶段。
然而,高端的应用领域对现有的显示效果提出了进一步要求,特别是色域这一规格,已经不能满足一些高端领域的细节显示要求。LED显示屏如何向更高色域迈进成为了业绩难题。2012年大象视界率先推出全新四基色技术LED显示屏,成为了国内首家具备RGBY四基色技术的厂商。
大象视界四基色技术(RGB+Y)采用四色滤光片在传统的红绿蓝(RGB)三原色加入了黄色Y,从而拉大了整个色域,由原来的三象素状态变成四象素状态,黄色的添加使得屏幕可以更加生动地再现黄色、金色这些依靠传统RGB三原色技术难以真实再现的色彩,使画面颜色看起来更多细节、更接近人眼所看到的真实色彩;当RGB三基色时,屏幕所能显示的颜色是65535的3次方,当RGB+Y时,屏幕所能显示的颜色是65535的4次方,因而色彩表现更精准。
如下图所示,左图三基色系统为RGB三点所围面积,右图四基色系统所选四点为RGB+Y,则其所围面积明显大于三基色系统的面积。因而,四基色可比三基色显示更多的自然色彩,更符合“亲临其境”的要求。

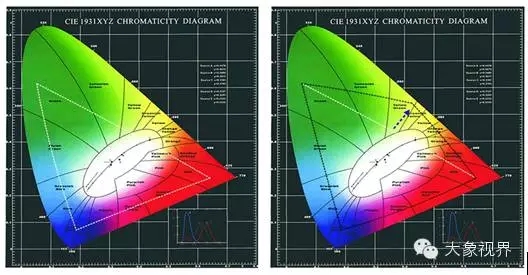

三基色与四基色色品图

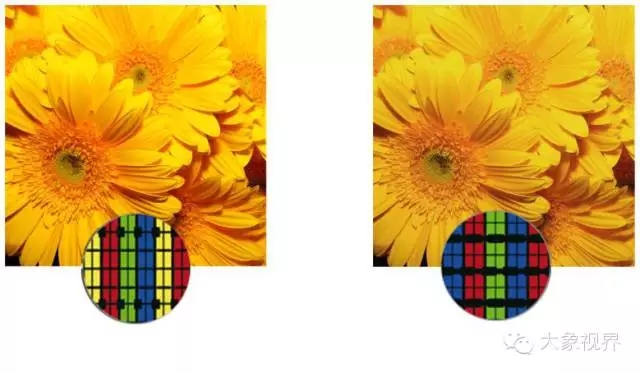

四基色与三基效果示意图
革新电子像素技术
虚拟像素技术在LED显示屏行业里并不是一个新的技术,聪明人在多年前就想出了通过分时借用相邻像素基色灯产生“共享像素”--虚拟像素,遗憾的是因为市面图像处理和传输系统能力不足,造成了图像模糊、图像撕裂、边缘锯齿、快速移动物体消失等等对画质的损伤。

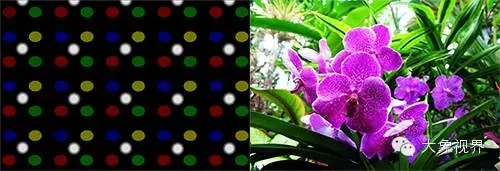

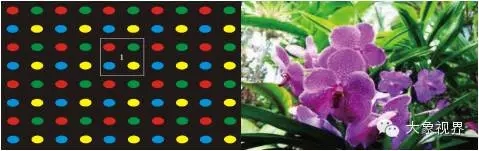

像素共享示意图与虚拟像素示意图
电子像素模组图与电子像素LED显示屏
大象视界创新的“扫描控制和高速数据传输”技术使“虚拟像素”真实化,实现电子像素。电子像素的应用将扫描频率由480HZ(市场流行产品)提高至3840HZ以上,相同面积LED显示屏像素提高4倍,从而显示4倍画面细节;其视觉表现达到与实象素一致的水平。画面稳定清晰、真实细腻。
不仅如此,采用电子像素,在保证像素下,可以减少使用的灯珠,把降低的成本换成高品质的LED灯珠,带来更好的可靠性和更少的光衰,降低能耗,提高寿命。
高可靠网格智能结构
众所周知,传统的LED控制系统采用的是串行的结构,头尾相接,当一条数据线出现故障时候,会引起后续的模块都出现故障,而大象视界自主研发的控制系统采用的结构则截然不同。
大象视界的控制系统采用的是网格结构,这在行业内属于独特创新,是我们的专利。网状结构,数据四通八达,条条大路通罗马,只要有一条链路是通的,显示屏就不会出现故障。
当一个模块出现故障时候也不会影响到其他模块。这样的结构还带来的好处就是屏幕是智能屏幕,无需设置连线方式,每个模块会自动找到自己在屏幕中的位置,智能路由,自动取得自己的数据来显示。当目前使用的数据链路出现故障时候,模块会自动切换到另外的好的链路中。从而使LED显示屏的可靠性提高数十倍。

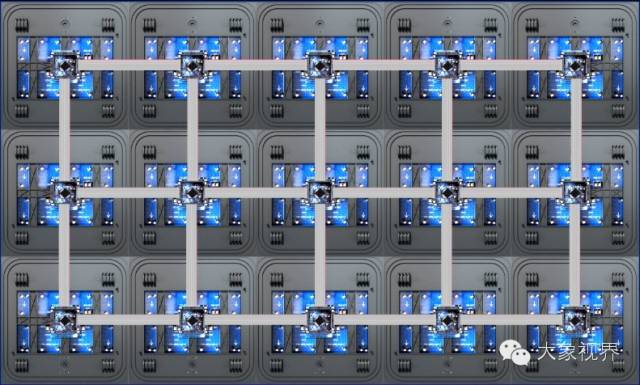

网络结构,自动路由,自动定位,传输故障自动修复
网格结构智能屏,屏幕背面,坏掉任意一根数据连接线,视频信号依然可以从其他三条连接线正常传输,保证屏幕画面完整。另外,修复故障,只需替换模块或箱体,无需重新设置与调试,使故障所需的修复时间大大减少,既保障了显示屏的正常工作,也大大降低维护成本。
节能先进性
大象视界户外显示屏技术,采取了多项技术,在国内同行中具有突出的节能先进性,相比普通屏节能达到30%以上,主要节能技术包括以下三点:
A.电子像素技术应用 , 减少所需LED灯管的数量
B.高可靠网格智能屏幕 , 大大降低维护成本
C.电压电流精确控制技术 ( 如下详述 ) :
电压精确控制 : 分色供电

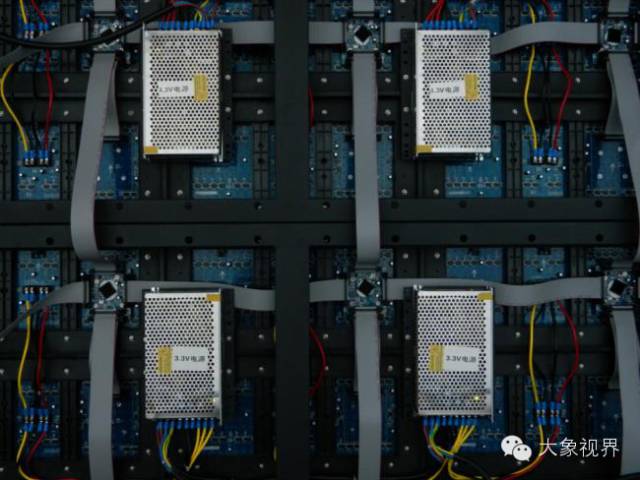

尽管发光二极管有着发光效率高,能耗低的优质特性,而由千千万万颗发光二级光组成LED显示屏却是一个中等水平的耗能器。国内外同行目前普遍采用红绿蓝管统一5V供电,而红蓝绿管用相同的的驱动电压和电路必然有无谓的功耗。大象视界采用分色供电,通过改进型供电系统,降低显示屏的静态能耗。( 图:红黄3.3V, 蓝绿4.3V )
电流精确控制 : PWM恒流驱动
LED的发光特性是小电流时的发光效率大于大电流时的发光效率,大象视界通过选用内建PWM的恒流驱动IC提高LED点亮时间占空比的方法达到相同亮度下******限度降低LED的峰值电流,以此来达到节能。

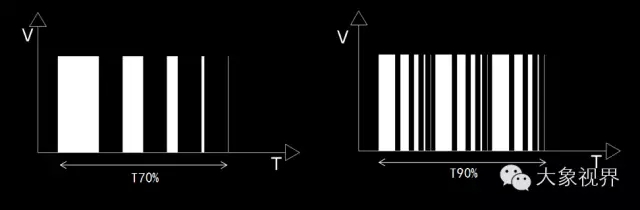

传统显示屏,占空比只有70%左右,大象视界的显示屏,占空比高达90%以上
节能先进性实际应用举例:
以大象视界承建安粮国贸购物中心户外300平方米广告屏为例,同等亮度下普通屏功耗为350W/㎡,大象视界节能屏功耗为250W/㎡,节约功耗达(350-250)W/㎡X300㎡=30KW,市场工业用电1.08元/度,每小时配电成本可节约 30X1.08=32.4元 ,每天工作12小时可节约成本32.4X12=388元;由此计算出一年节约成本14万元,五年可节约70万元。

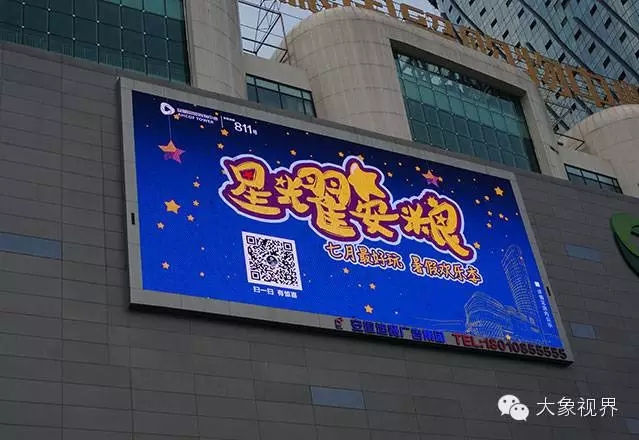

大象视界承建合肥安粮国贸购物中心户外广告屏
