大象视界被动式3D 大屏幕研制成功

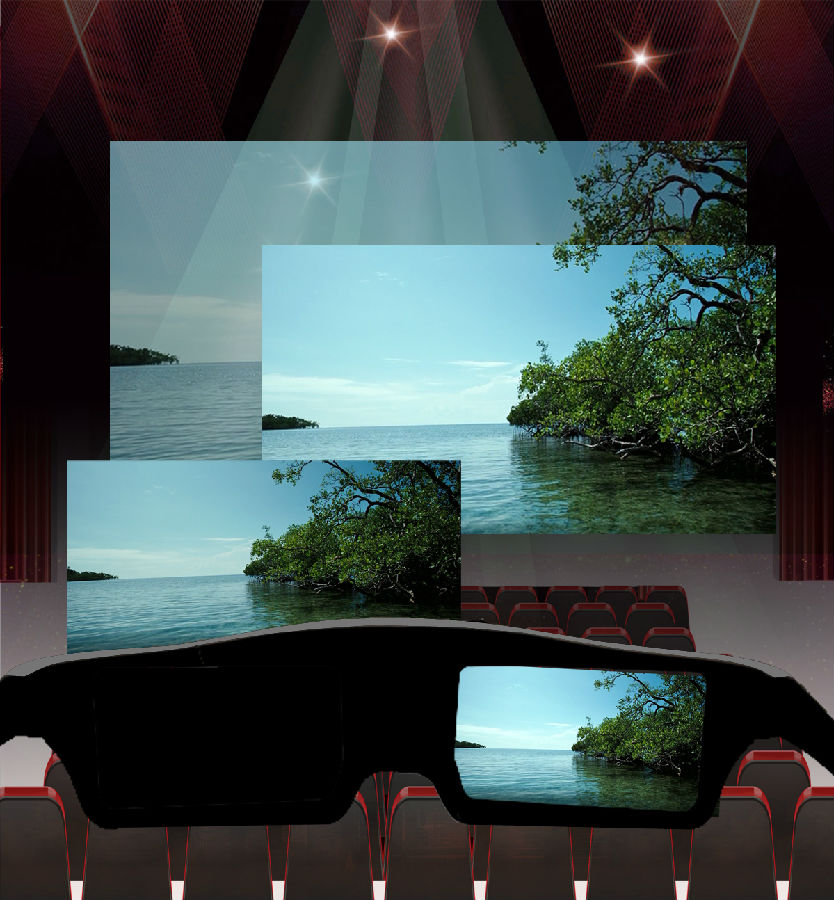

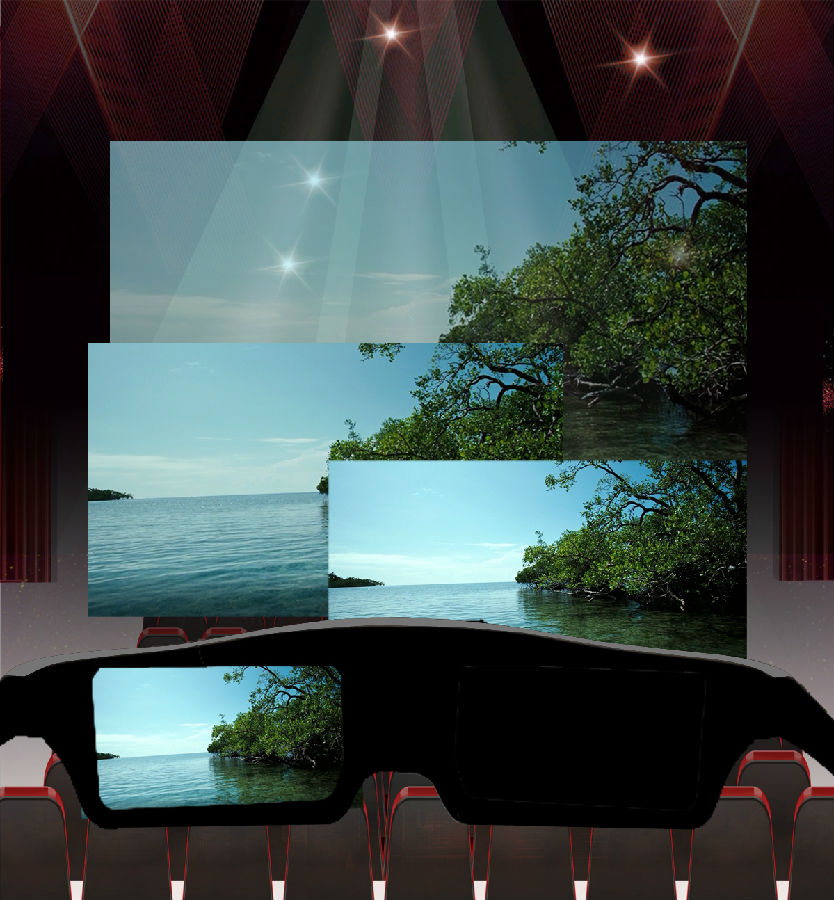

LED显示屏因其发光亮度高、色域广、色彩鲜艳、对比度高和响应速度快等优点,应用越来越广泛,但3D显示一直是困扰行业的难题。目前的3D显示分主动式和被动式,又称快门式和偏振式。主动式采用快门切换方式,屏幕显示左眼画面时候,眼镜关掉右眼,左眼看到画面;当屏幕显示右眼画面时候,眼镜关掉左眼,右眼看到画面,这样来回切换,两个眼睛看到不同的画面,从而大脑构成3D画面。如下图:
在LED大屏幕上,采用主动式3D,需要把帧率从60Hz调高到120Hz,也就是需要增加一倍的带宽,需要增加一倍的接收卡。同时需要增加信号同步发射接收器,眼镜采用快门式眼镜。因为眼镜不停的切换,带来的问题是眼睛很累,有昏眩感,头晕,甚至有呕吐的感觉。眼镜也需要充电和及时的清洁,在使用过程中可能会接收不到信号等,后期维护比较麻烦,大部分的公共场合不适用快门式主动3D大屏幕。

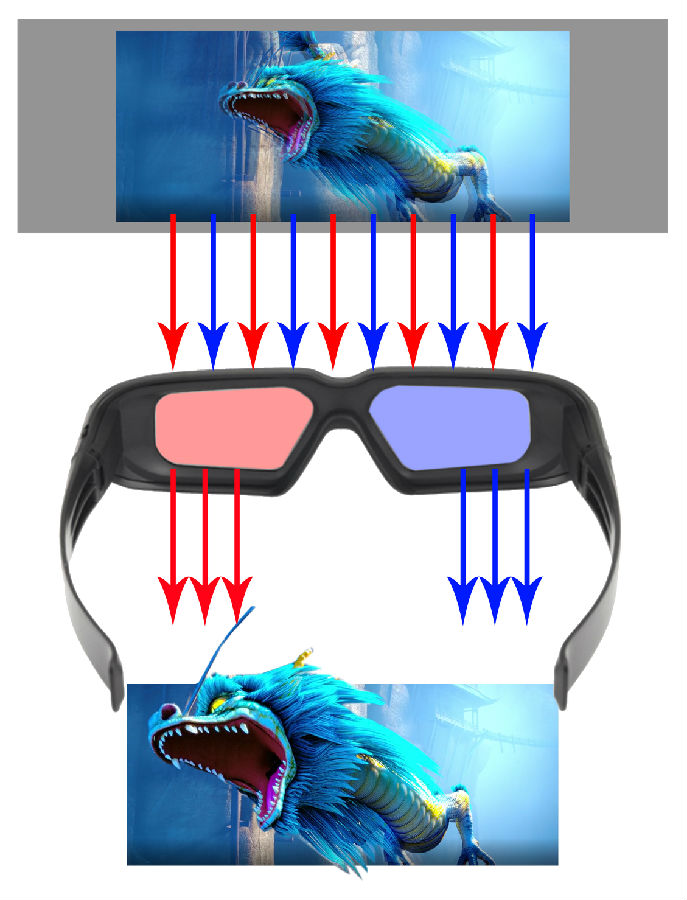

基于主动式3D的缺陷,大家就开始研发被动式3D-LED大屏幕。被动式3D一般采用偏光模式,让左右眼睛同时看到不同的图案,从而构成3D画面。偏光分为线偏振光和圆偏振光。线偏振光分成水平偏振和垂直偏振,比如水平偏振的画面通过偏振眼镜后只能左眼看到,右眼看不到;垂直偏振的画面通过偏振眼镜后只能右眼看到,左眼看不到。这样,两个眼睛看到是不同的画面,从而构成3D图案。线偏振光有方向问题,当眼镜与画面不构成水平和垂直时候会出现漏光或者看不清问题,比如歪着脑袋看屏幕,3D效果就严重受损。随着技术的成熟,被动式3D向圆偏振过渡,逐步变成了主流。圆偏振光分成左旋和右旋,与线偏振光原理一样,左眼看到左旋偏振光的画面,右眼看到右旋偏振光的画面,同时解决了线偏振光的角度问题。

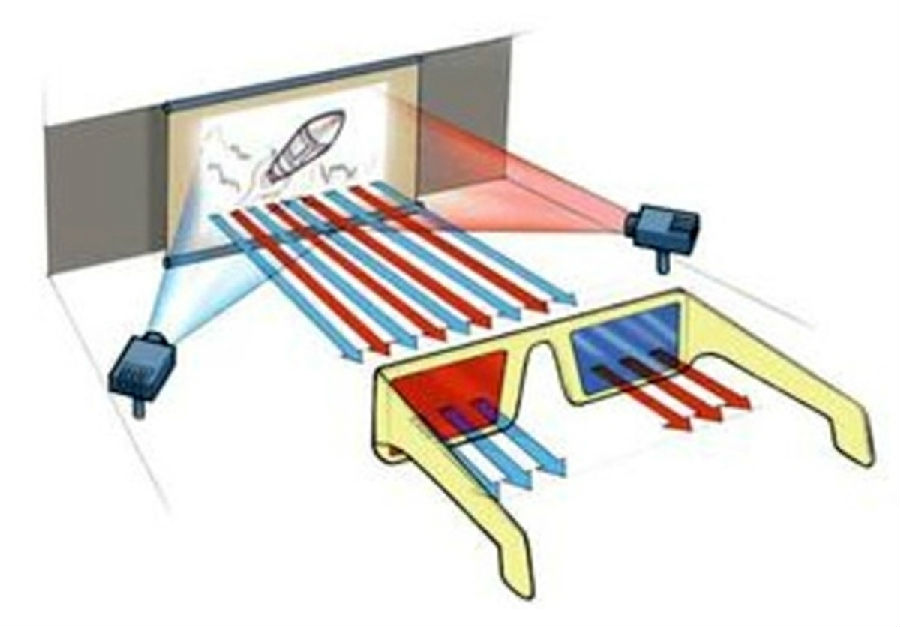

在投影机领域,一般采用双机投影的方式来生成偏振光。左边的投影生成左旋的画面,右边的投影生成右边的画面,让左右眼睛看到不同的画面,从而构成3D图像。如下图:

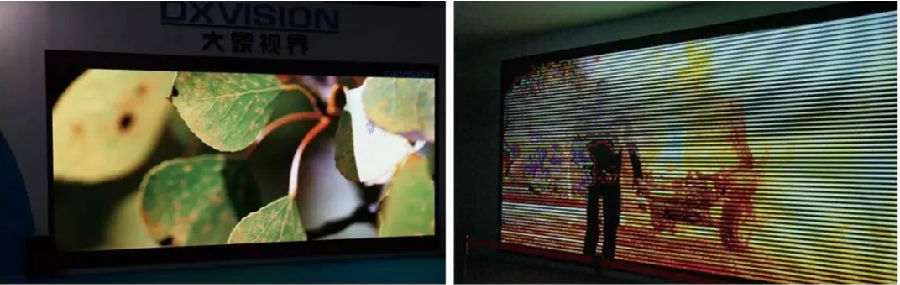

如何让主动发光的离散式LED显示屏产生不同的偏振光,这是LED显示屏领域需要解决的问题。大象视界通过技术创新,生成左右交错的偏振片,通过特殊工艺附着在LED显示屏表面,LED的光通过偏振片后变成不同的偏振光,经过偏光眼镜后看到两幅不同的图像,从而构成3D画面。

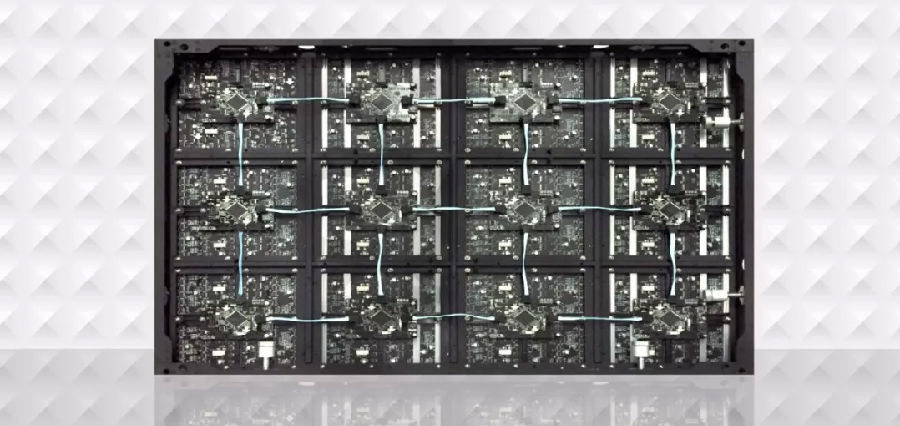

大象视界的LED显示屏采用的是高可靠带备份的网格型链路结构,会自动检测故障,并修复故障,从而保证稳定可靠的工作。大象视界的LED显示屏刷新率可高达7680Hz,灰度16bit,观看更舒适,显示效果更好。显示屏的刷新率越高,观看的舒适度越好,更加护眼不伤眼。
